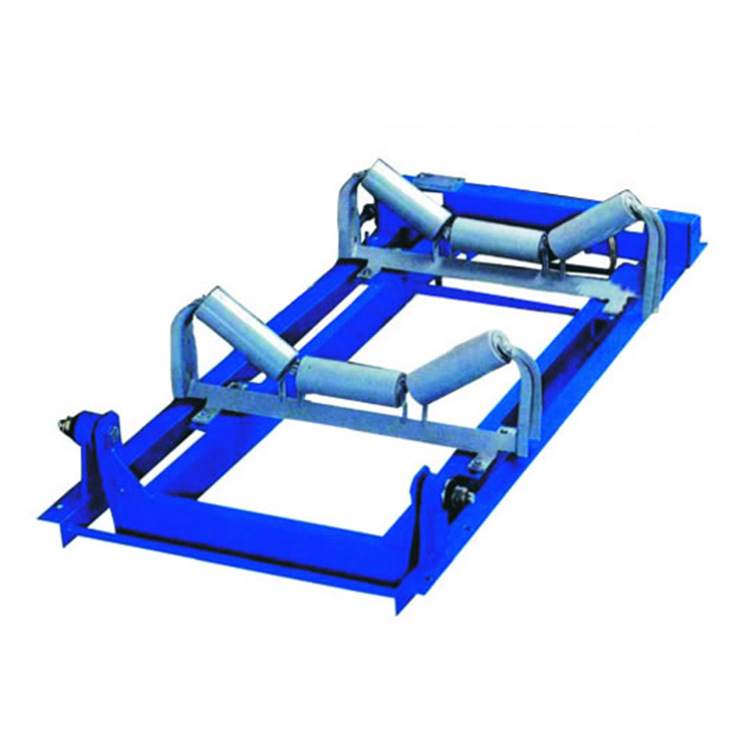

計量皮帶秤
1.2.1：皮帶秤的環境要求
⑴皮帶秤稱安裝時應遠離風力、雨天、暴曬的環境
1.2.2：皮帶秤安裝處輸料機機架要求
⑴稱體安裝部位的輸料機不得有伸縮，如接頭或是縱梁拼接等可能造成輸料機計量部伸縮現象的因素
⑵整個稱重域內拖輥和輸送機機架應有足夠的剛度，以使域內拖輥間的相對撓曲不超過0.4mm
⑶安裝稱體的輸料機傾角不大于18度。
1.2.3：皮帶秤安裝位置要求
⑴皮帶秤應安裝在輸料機直線段
⑵安裝處為輸料機的皮帶張力和張力變化較小的部位，較好安裝在靠近尾部的地點。當將稱體安裝在尾部時應距離裝料點不小于5~9米，
同時距離點料板不得小于3~5個拖輥間距。
⑶當稱體必須安裝在凹形皮帶附近時，則應保證稱安裝在輸送機直線段并確保整個裝料處稱的前后至少個有四個拖輥于皮帶緊密接觸。
⑷當稱體必須安裝在凸弧形曲線附近時，應確保裝料點和稱之間的皮帶在垂直方向不應有弧形，弧形段必須在稱量段拖輥之外6米或是5倍
拖輥間距的地方。
⑸當安裝皮帶秤的輸料皮帶上有移動卸料器時，應遵守“⑶”的要求，同時確保皮帶始終皮帶運行時器中心線和秤體中心線重合。
⑹為保證稱體計量準確，輸料機上應只有一個裝料點。
⑺為保證計量精度，輸料機輸送料量應在20~120%Qmax范圍內。
1.2.4：皮帶秤安裝對輸料皮帶的要求
⑴所有長度超過12米的皮帶輸送機均應加裝恒定的張力或是拉緊裝置
⑵若長度小于12米的皮帶輸送機易受外部環境影響或是輸送機上載荷不穩定，也應加裝恒定的張力或是拉緊裝置
⑶皮帶運行在輸料機機架的縱向中心，無跑偏現象
1.2.5：皮帶秤安裝對輸料皮帶拖輥的要求
⑴拖輥的徑向跳動、呈拖高度、槽型角的公差應在國標允許范圍內。
⑵程量系統選用的托輥和皮帶輸送機原有的托輥尺寸必須相同槽型角必須相同。
（3）用于輸料機皮帶中心導向的托輥，可安裝在距稱重段8個拖輥間距的地方。
