配料皮帶秤的安裝使用
1.1.1：皮帶秤的環境要求
⑴皮帶秤稱安裝時應遠離風力、雨天、暴曬的環境
⑵皮帶秤稱安裝時應遠離有震動源、腐蝕性氣體、強磁場及大型電機設備干擾的場所
1.1.2皮帶固定要求⑴皮帶秤在安裝時要求不得與主皮帶發生任何關系。
⑵在安裝時皮帶秤應采用獨立的安裝支架或平臺，安裝支架或平臺必須穩固及水平。
⑶皮帶秤安裝時應保證橫向和縱向水平。
⑷皮帶秤電機必須與皮帶秤主體安裝在同一平臺上，嚴禁驅動電機采用獨立安裝支架，安裝時應確保驅動電機與皮帶秤主動滾筒傳動軸保持
良好的同軸度。
⑸：當皮帶秤采用渦輪渦桿減速機時，在安裝時要求渦桿水平安裝，且在上端。
1.1.2：皮帶秤對供料設備的要求
⑴當采用圓盤給料方式時，在圓盤卸料部應安裝受料器，受料器的出料咀及安裝應等同于拖拉式的下料咀的要求
⑵當采用拖拉式給料時，下料咀要求處料高度可調同時較大調整高度應滿足對料流的堆積要求。同時出料咀出料面應做成沿料流方向的斜面
形狀以便于大塊物料的排除。
⑶當采用拖拉式給料時，出料咀上部應設計安裝閘板閥，以便于皮帶秤的檢修和調試。為保證皮帶稱計量運行的穩定性和精度，要求該閘板
閥采用對開雙閘板，閘板嚙合線于皮帶稱輸料方向一致。閘板的較大開度不小于出料咀有效出料截面。
⑷料倉上端入料口應設置分料柵板或柵格，其單位下料口徑不大于出料設備較小工作流量下的出料咀較小出料高度，以免發生料塊阻塞下料
咀。
⑸當設備工作環境溫度長期處于冰點以下時，如果物料含水率足以使物料凍結成塊狀時，應該在料倉上采用取加熱措施。

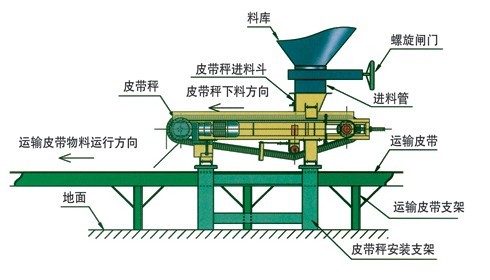

1.1.3：皮帶秤的空間位置
皮帶秤在安裝時應滿足以下空間位置要求：
⑴皮帶秤受料段縱向中心應與料倉下料料流中心線重合，料流自然堆積應均勻分布在皮帶秤受料段中心線兩側，且按料流方向距受料段前后
沿各保持5cm的距離，料流堆積高度不漫料。
⑵當采用圓盤供料方式時，圓盤卸料落差不大于200mm，同時圓盤不于稱體任何部位接觸。當皮帶秤沒有采用收料設備時，應現場制作簡易收
料溜槽（該溜槽在安裝時不得與皮帶秤發生接觸）。圓盤供料時要求料流集中，料流沿皮帶秤送料方向斷面不大于200mm，料流在皮帶秤上的自
然堆積前沿距受料段前沿各保持5cm的距離
⑶當采用拖拉式給料方式時，下料咀不得與皮帶接觸，下端距皮帶保留5mm或是2~3倍正常物料直徑的距離。同時自然堆積的物料邊緣距皮帶
邊緣兩側均距離部小于3cm的距離，當采用裙邊皮帶時物料自然堆積的斜面于裙邊的交線應低于裙邊上緣至少1cm的距離
⑷皮帶秤下方距主皮帶高度不低于300mm，并安裝輸料溜槽保證料流均勻分布在主皮帶中心。
⑸皮帶秤安裝適應預留適當?shù)木S修維護空間，以便于后期作業。
